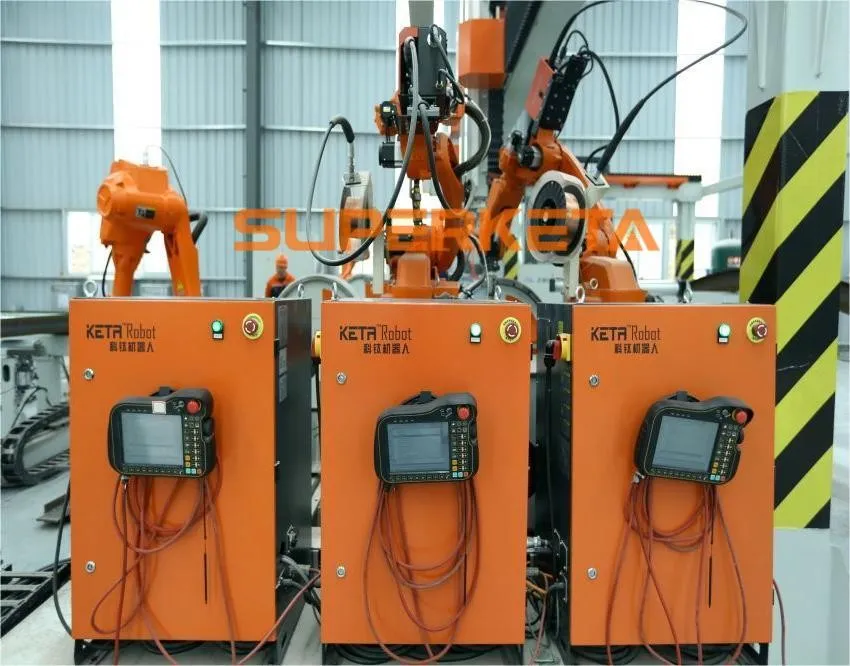

Robotics Welding Solution pou Tinèl

Jis kèk èdtan nan enstale, ansèyman, debogaj-, robo a ka byen vit mete nan pwodiksyon chak jou.
Konsepsyon an se trè kontra enfòmèl ant, enstalasyon fleksib ak tè oswa pozisyon envès.

Voye rechèch

Dekri teren

Karakteristik

• Jis kèk èdtan nan enstale, ansèyman, debug-ging, robo a ka byen vit mete nan pwodiksyon chak jou.
• Konsepsyon an trè kontra enfòmèl ant, enstalasyon fleksib ak tè oswa pozisyon envès.
• Gwo espas travay, vitès kouri vit, segondè presizyon pwezante repete, apwopriye pou soude, flite, chaje ak dechaje-dling, klasman, asanble ak lòt pakèt aplikasyon.

Solisyon soude robo pou tinèl

1. Chaje ak Pwosesis Prensipal

Kontwòl chajman

Zòn chaje a ekipe ak sistèm rekonesans vizyon entèlijan ak gwo -detèktè peze presizyon. Kòm matyè premyè antre nan estasyon chaj la, sistèm vizyon an kaptire dimansyon yo ak fòm yo, pandan y ap detèktè yo mezire pwa yo. Done sa yo transmèt nan sistèm kontwòl santral la, ki verifye konfòmite ak estanda prereglaj yo. Si nenpòt devyasyon detekte, alam notifye operatè yo ajiste oswa ranplase materyèl yo. Yon fwa valide, aparèy chaje otomatik, tankou lifters mayetik oswa pinza robo, transpòte materyèl yo nan ekipman pwosesis prensipal la ak presizyon.

Otomatik materyèl splicing

Pandan pwosesis kontinyèl, yon modil siveyans swiv nivo rezèv materyèl. Lè yo toupre rediksyon, yon sistèm splicing otomatik aktive, ki gen ladan bra robotik, senti CONVEYOR, ak zouti pwezante entèlijan. Bra robotik transfè san pwoblèm materyèl backup nan zòn nan pwosesis, asire operasyon san enteripsyon. Nivo presizyon sa a esansyèl pou yon efikassolisyon robotik soude pou tinèl.

CNC Arch koube

Materyèl yo transfere nan estasyon an koube vout CNC, kote operatè yo antre paramèt tankou koube, reyon, ak ang koube ki baze sou kondisyon konsepsyon tinèl. CNC koube machin lan, ki mache ak gwo -motè servo presizyon, fè koube gradyèl ak egzat. Zouti mezi lazè entegre kontwole pwosesis la an tan reyèl, bay done tounen nan sistèm nan asire dimansyon vout yo satisfè tolerans egzak ki nesesè pou konstriksyon tinèl.

CNC wè koupe

Lè sa a, materyèl Bent yo dirije nan zòn nan koupe CNC wè. Enstriksyon koupe, ki sòti nan done konsepsyon eleman tinèl atravè lojisyèl CAD / CAM, yo manje nan sistèm kontwòl saw la. Lam gwo -vitès jisteman koupe materyèl nan longè espesifye. Pandan pwosesis la, yon sistèm refwadisman diminye akimilasyon chalè, ak yon inite ekstraksyon pousyè retire debri, asire sifas koupe pwòp ak lis ki satisfè nòm segondè yo pou operasyon soude ki vin apre yo.

2. Transfè materyèl ak preparasyon pou soude

Liy klasman otomatik

Koupe materyèl yo transfere atravè woulèt transporteur otomatik nan yon liy klasman. Yon sistèm divèjan klasifye materyèl pa gwosè ak fòm, pandan y ap woulèt reglabl ak plak k ap gide asire aliyman lis. Detèktè bay fidbak pozisyon an tan reyèl-, optimize aranjman materyèl pou livrezon òganize nan zòn nan soude. Entegrasyon sa a montre solisyon sofistike dirijan yo ofrikonpayi automatisation soude.

Elektwonik Display Boards

Gwo tablo ekspozisyon elektwonik yo enstale nan nœuds pwodiksyon kle yo, tankou koube, koupe, ak estasyon soude. Tablo sa yo dinamik montre detay pwodiksyon, ki gen ladan ID eleman, etap pwosesis, ak estati ekipman yo. Operatè yo ak manadjè bon jan kalite yo ka kontwole pwogrè an tan reyèl-yo epi reponn san pèdi tan nan nenpòt pwoblèm, asiresolisyon robotik soude pou tinèlopere avèk efikasite.

Aliyman ak chaje nan Zòn soude

Gwo-sistèm aliyman vizyon aktive aktive kòm materyèl yo antre nan zòn nan soude. Kamera pran kontou materyèl la nan plizyè ang, ak algoritm kalkile sant egzak la. Platfòm otomatik ajiste pozisyon materyèl la atravè twa aks pou fè aliman jwenti soude a ak trajectoire bra soude robot la. Sa a asire presizyon san defo, pèmèt pèfòmans serye nan aplikasyon pou konstriksyon tinèl.

3. soude ak fini pwodwi Des

Robo manyen materyèl

Robo manyen materyèl opere nan zòn nan soude, pwograme transpòte eleman ant estasyon ak presizyon ak fleksibilite. Robo sa yo sèvi ak pinza espesyalize pou byen okipe diferan fòm ak gwosè konpozan soude, minimize risk domaj sifas yo. Robo amelyore efikasite workflow ak egzanp avansekonpayi automatisation soude' kontribisyon nan optimize pwodiksyon an.

Sou entènèt jwèt Robo vwayaje aks

Robo deplase sou aks vwayaj ki gen gwo-presizyon ki fèt ak alyaj aliminyòm dirab. Aks sa yo asire mouvman ki estab ak lis menm nan gwo vitès. Ekipe ak motè servo ak ankode, sistèm nan bay fidbak pozisyon egzat, sa ki pèmèt manyen egzak ak entegrasyon san pwoblèm atravè liy pwodiksyon an.

Etajè woulman pwodwi fini

Konpozan ranpli yo mete sou etajè modilè, kouch woulman ki fèt pou anpeche kolizyon oswa reyur pandan manyen. Chak etajè ekipe ak ansman twal gaz pwoteksyon ak RFID swiv, sa ki pèmèt -siveyans nan tan reyèl nan kantite ak enfòmasyon pakèt. Sa a asire depo òganize ak fasilite lojistik en.

Lazè koupe machin

Pou konpozan ki mande konsepsyon konplike oswa gwo presizyon, tankou griy vantilasyon oswa plak koutim, machin koupe lazè yo itilize. Operatè yo telechaje modèl koupe nan sistèm nan, ki sèvi ak gwo-reyon lazè enèji pou reyalize koupe pwòp ak egzat. Pwosesis la bay yon gaz presyon wo-pou retire salop, li bay lis, burr-libò, satisfè egzijans sevè jeni tinèl yo.

Zòn Transfè Plak Koneksyon

Plak koneksyon trete yo dirije nan yon zòn transfè ekipe ak sistèm manyen otomatik. Plak ki pi piti yo transpòte atravè senti gwo-vitès, pandan y ap deplase pi gwo plak yo pa AGVs (Otomatik Veyikil Gide) lè l sèvi avèk navigasyon lazè. Sa a asire transpò san danje epi efikas ant estasyon pwosesis yo.

Koneksyon Plak CONVEYOR Liy

Yon liy transporteur devwe konekte estasyon koupe ak soude yo. Senti reglabl akomode plak diferan gwosè, pandan y ap detèktè kontwole pozisyon ak oryantasyon. Sistèm kontwòl la ajiste vitès senti ak direksyon pou delivre materyèl san pwoblèm ak presizyon nan estasyon soude, asiresolisyon robotik soude pou tinèlopere san dezòd.
